일반적으로 RJ9 RJ11 RJ12 RJ45 RJ48과 같이 "RJ" 뒤에 특정 숫자로 구별되는 몇 가지 공통적으로 등록된 잭 변형이 있습니다. 이러한 구별은 위치 와이어/커넥터의 수에 해당하며 크기도 다릅니다. 이 기사에서는 RJ9 RJ11 RJ12 RJ45 RJ48 커넥터의 차이점을 간략하게 소개합니다.
4P4C RJ9 커넥터
RJ9/RJ10/RJ22 커넥터는 모두 동일한 4P4C 핀아웃 커넥터를 나타냅니다. 이 경우 핀번호가 변경되었다고 해서 기능이 변경된 것은 아닙니다. RJ9는 RJ10 및 RJ22라고도 합니다.
4P4C RJ9 전화 케이블은 일반적으로 전화 헤드셋(핸드셋이라고도 함)을 본체에 연결하는 데 사용됩니다. 따라서 RJ9은 공용 네트워크와 인터페이스하지 않으며 해당 핀은 최소 (4)입니다. 따라서 등록된 잭 전화 커넥터 중 가장 작습니다.
RJ9/RJ10/RJ22 커넥터의 핀 및 색상 코드는 다음과 같이 표에 표시됩니다.
|
핀번호 |
핀 |
기능 |
색상 코드 |
|
핀 1 |
에+ |
데이터 전송 0+ |
검은색 |
|
핀 2 |
R0- |
데이터 수신 01 |
빨간색 |
|
핀 3 |
R1+ |
데이터 수신1+ |
노란색 |
|
핀 4 |
T1- |
데이터 전송1- |
녹색 |

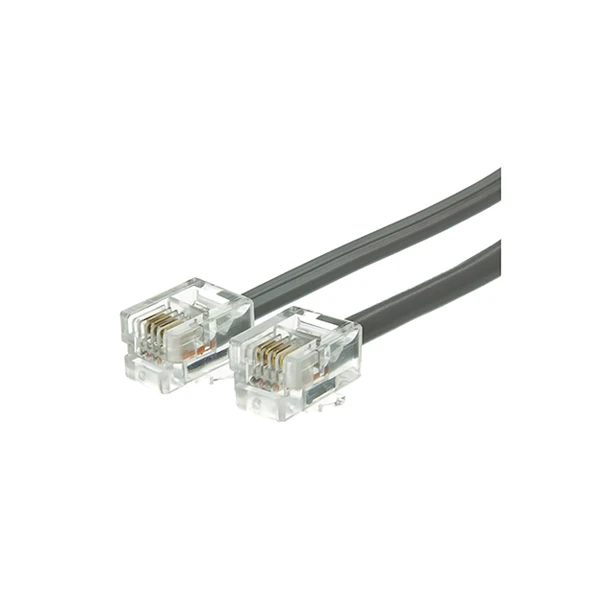

RJ11 6P4C 전화 커넥터
RJ11 커넥터RJ9/RJ10/RJ22 커넥터보다 약간 큰 6P4C 모듈형 커넥터에 속합니다. 이 커넥터는 오디오 및 제어 신호를 전송합니다. 전화를 PSTN(공중 전화망) 네트워크에 연결하고 ADSL(비대칭 디지털 사용자 회선) 및 모뎀 연결에도 사용됩니다.
4선을 2쌍선으로 사용하므로RJ11 케이블두 개의 전화선을 연결하는 두 개의 연결로 사용할 수 있습니다. 일반적으로 한 쌍을 백업용으로 사용하고 다른 쌍을 사용합니다.
RJ12 6P6C 커넥터
RJ12 커넥터6P6C 전화 커넥터는 6개의 위치와 6개의 와이어를 가지고 있습니다. 따라서 RJ12와 RJ11의 유일한 차이점은 RJ12 라인이 두 개 더 있다는 것입니다. 숫자와 크기는 동일합니다. RJ12는 3쌍의 전선을 사용하여 3번 연결할 수 있습니다. RJ12 6P6C 커넥터는 주로 체계적인 대화에 사용되며 RJ11 커넥터를 대체하는 데 사용할 수 있습니다. 그러나 RJ11 케이블은 두 개의 연결만 설정할 수 있기 때문에 불가능합니다.RJ12 케이블세 개의 연결만 설정할 수 있습니다.
6P6C 전화 커넥터의 핀 배열과 색상 코드는 아래 표에 나와 있습니다.
|
핀번호 |
기능 |
RJ11 시리즈 |
RJ12 시리즈 |
색상 코드 |
|
1 |
데이터 전송+ |
비 |
T3 |
흰색 또는 주황색 |
|
2 |
데이터 전송+ |
T2 |
T2 |
검은색 |
|
3 |
데이터 수신- |
R1 |
R1 |
빨간색 |
|
4 |
데이터 전송+ |
T1 |
T1 |
녹색 |
|
5 |
데이터 수신- |
R2 |
R2 |
노란색 |
|
6 |
데이터 수신- |
비 |
R3 |
파란색 또는 갈색 |
8P8C RJ45 시리즈커넥터
8P8C RJ45 커넥터이더넷 및 데이터 연결에 널리 사용되는 잘 알려진 커넥터입니다. 따라서 이더넷 커넥터라고도 합니다. 8P8C 커넥터입니다. 자릿수가 많기 때문에 RJ45 커넥터는 RJ12 커넥터보다 약간 큽니다. RJ45는 CAT6 및 CAT5E 표준에 따라 꼬인 케이블을 연결합니다.
RJ45의 리드는 아래와 같습니다.
a.RJ45 크로스오버 케이블 핀아웃
b.RJ45 직선형 패치 코드 핀아웃
RJ48커넥터
RJ48 커넥터는 8P8C 커넥터이기도 하며 RJ45 커넥터와 매우 유사합니다. 그러나 그들은 다릅니다. RJ48 케이블은 네트워크 분야에서 사용되지만 특별히 T1 및 ISDN 네트워크를 종료하는 데 사용됩니다. RJ48 이더넷 케이블은 RJ45 케이블보다 추가 통신에 사용됩니다.
RJ48은 RJ48C, RJ48X 및 RJ48S를 포함하여 다양한 변형이 있는 STP 전선과 연결하는 데 사용됩니다. RJ48 핀의 조합은 1, 2, 7, 8 또는 1, 2, 4, 5입니다.
RJ48의 배선은 다음과 같습니다.
