이 두 종류의 커넥터는 50 핀 커넥터이므로 HPDB 50 핀 커넥터 와 D-sub 50 핀 커넥터가 있기 때문에 쉽게 혼합 할 수 있습니다. 그들을 구분할 수있는 두 가지 방법이 있습니다.
1.Connector 외관 :
HPDB50 커넥터는 HD50 핀 커넥터 또는 Micro DB 50 핀 커넥터라고도하며,이 50 핀 커넥터 핀 배열은 다른 행의 상단에 하나씩 두 행으로 구성됩니다. 맨 위 줄에는 25 개의 핀이 있고 아래 줄에는 25 개의 핀이 있습니다.
D-sub 50 핀 커넥터의 이름은 DB 50 핀 직렬 커넥터이지만이 50 핀 커넥터 핀 배열은 3 열입니다. 상단 행은 17 핀 (핀 1 - 핀 17), 중간 행은 17 핀 (핀 18 - 핀 33), 하단 행은 16 핀 (핀 34 - 핀 50)
2. 다른 신청
HPDB50 커넥터는 SCSI 하드 드라이브, SCSI 커넥터가있는 병렬 프린터, SCSI 커넥터가있는 모션 컨트롤러 및 기타 SCSI 스캐너와 같은 SCSI 장치에서 항상 사용됩니다.
DB50 핀 커넥터는 직렬 장치 또는 자동 장치에서 항상 사용됩니다.
HPDB50 커넥터와 DB50 핀 커넥터는 커넥터 크기와 구별 할 수 있습니다.

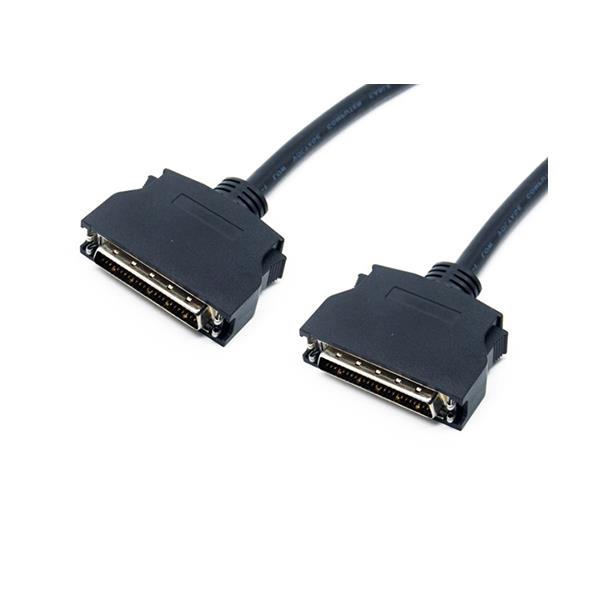

여기에 일반적으로 HPDB50 커넥터 케이블 과 DB50 핀 케이블 이 있습니다. 차이점을 직접 확인할 수 있습니다.
DB 50 핀 남성 50 핀 남성 케이블
